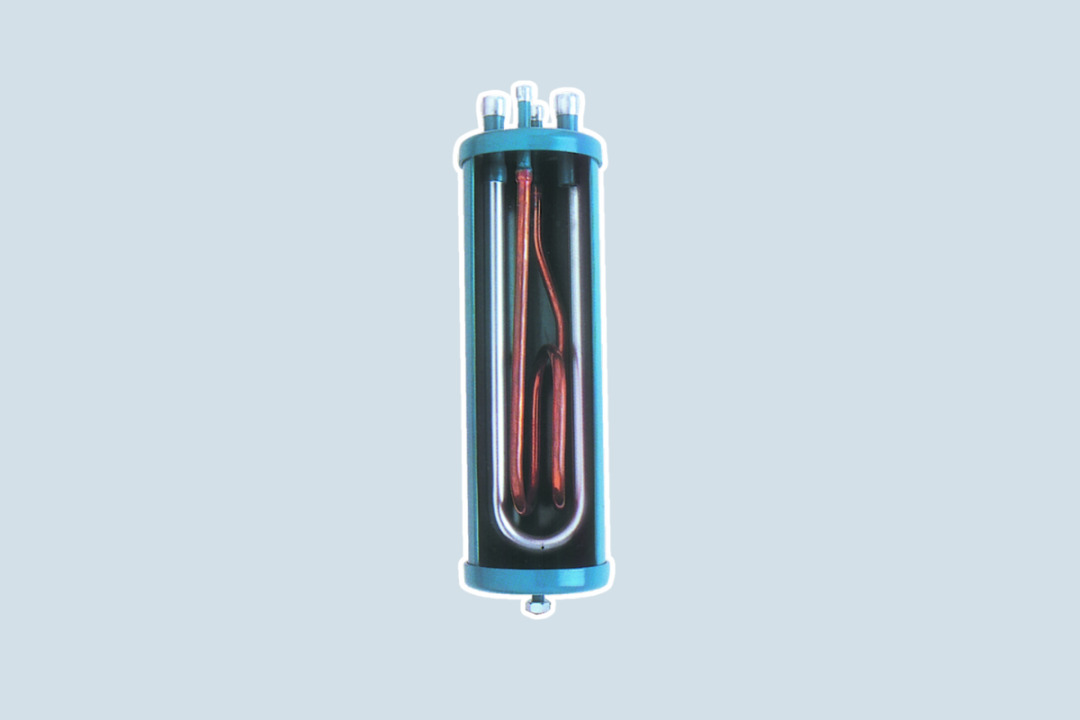

Quel est le rôle de la bouteille Anti-Coup de liquide ?

Dans les systèmes de réfrigération et de climatisation, les compresseurs sont exposés à un danger permanent : l’arrivée imprévue de liquide frigorigène dans leurs organes mécaniques. Cette situation provoque des dommages importants et des pannes coûteuses. C’est ici que le rôle de la bouteille anti-coup de liquide devient essentiel. Ce dispositif de sécurité intercepte le liquide avant qu’il n’atteigne le compresseur et assure sa transformation en vapeur.

En bref

• La bouteille anti-coup de liquide protège le compresseur contre les risques de migration de liquide frigorigène, particulièrement lors des inversions de cycle et du dégivrage
• Le mécanisme de séparation repose sur la différence de densité entre liquide et vapeur, avec un orifice de retour d’huile qui permet l’évacuation contrôlée
• L’installation verticale près du compresseur est obligatoire, avec une capacité de 50% supérieure à la charge totale en fluide de l’installation
• Les applications principales concernent les pompes à chaleur réversibles et les chambres froides avec dégivrage, où les avantages incluent la prévention des pannes et l’amélioration des performances énergétiques
• La maintenance préventive nécessite des contrôles réguliers de l’isolation et de l’étanchéité, avec pose de ceinture chauffante pour les températures sous -15°C

Rôle de la bouteille anti-coup de liquide et protection du compresseur

Le rôle de la bouteille anti-coup de liquide consiste principalement à protéger le compresseur contre la migration de liquide frigorigène qui pourrait causer des dégâts irréversibles. Cette protection devient particulièrement cruciale lors des inversions de cycle ou pendant les phases de dégivrage, moments où les risques d’aspiration de liquide par le compresseur sont considérablement accrus.

La bouteille agit comme un bouclier entre l’évaporateur et le compresseur. Elle intercepte le liquide frigorigène avant qu’il n’atteigne les organes mécaniques sensibles du compresseur. Sans cette protection, les clapets du compresseur risquent la casse, entraînant des réparations coûteuses et des arrêts d’exploitation prolongés.

L’efficacité de cette protection repose sur sa capacité à assurer la réévaporation du liquide piégé. Cette fonction maintient les performances globales du système frigorifique tout en préservant l’intégrité mécanique du compresseur.

Mécanisme de séparation et de réévaporation : comment le fluide se sépare et retourne l’huile

Le processus de séparation s’effectue grâce à la différence de densité entre le liquide et la vapeur de frigorigène. Lorsque le mélange biphasique pénètre dans la bouteille, la vitesse du fluide diminue brutalement, permettant au liquide plus lourd de se déposer au fond du réservoir.

La vapeur, plus légère, remonte naturellement vers la partie haute de la bouteille où elle est aspirée par le compresseur. Cette séparation physique garantit que seul du gaz parvient aux organes de compression.

Le retour d’huile s’opère via un mécanisme ingénieux : l’huile, mélangée au liquide frigorigène, se concentre progressivement au fond de la bouteille. L’orifice de retour d’huile, percé à l’extrémité basse de la canne d’aspiration, permet l’évacuation contrôlée de ce mélange vers le compresseur une fois réévaporé.

Schéma d’implantation et rôle de l’orifice de retour d’huile

L’implantation optimale de la bouteille anti-coup de liquide nécessite un positionnement vertical proche du compresseur. Cette orientation favorise la séparation gravitaire et facilite l’évacuation des condensats.

L’orifice de retour d’huile, élément central du système, se situe au point le plus bas de la canne d’aspiration. Son diamètre calibré permet un retour progressif de l’huile sans perturber le fonctionnement du compresseur. Ce petit perçage joue un rôle déterminant dans la longévité du système.

Le sens de montage (entrée/sortie) doit être scrupuleusement respecté pour garantir l’efficacité de la séparation. Une inversion compromettrait totalement la fonction de protection et pourrait aggraver les risques de coup de liquide.

Principales applications et avantages

Les bouteilles anti-coup de liquide trouvent leur application dans tous les systèmes frigorifiques présentant des risques de migration de liquide. Les installations à pompe à chaleur réversible constituent l’application la plus répandue, notamment lors des changements de mode de fonctionnement.

Les chambres froides avec dégivrage électrique ou par gaz chaud représentent également un domaine d’utilisation privilégié. Durant les phases de dégivrage, les risques de retour de liquide augmentent de façon significative.

Les avantages de cette protection sont multiples :

• Prévention des défaillances mécaniques du compresseur
• Réduction drastique des risques de casse des clapets
• Optimisation du sous-refroidissement pour une meilleure efficacité énergétique
• Prolongation de la durée de vie des équipements
• Diminution des coûts de maintenance et de réparation

L’amélioration du sous-refroidissement via le passage de la ligne liquide dans le fond de la bouteille permet de diminuer notablement le risque de précipitation de liquide lors de l’expansion. Cette optimisation thermique contribue aux performances globales de l’installation.

Contraintes techniques et dimensions

Le dimensionnement d’une bouteille anti-coup de liquide obéit à des règles strictes. Sa capacité doit être supérieure d’au moins 50 % à la charge totale en fluide frigorigène de l’installation. Cette marge de sécurité garantit l’efficacité de la protection même dans les conditions les plus défavorables.

Les pressions de service constituent une contrainte technique majeure. Pour des températures de fonctionnement comprises entre -10 et +100°C, la pression de service atteint généralement 28 bars. Dans les applications basse température (-50 à -10°C), cette pression descend à 20 bars.

La vitesse maximale du fluide frigorigène ne doit pas excéder 12 m/s dans les canalisations de raccordement. Au-delà de cette limite, les phénomènes d’entraînement de liquide peuvent compromettre l’efficacité de la séparation.

Les diamètres de raccordement varient selon les débits à traiter. Les modèles courants proposent des connexions de 15/8 pouce ou 1/2 pouce, adaptées aux installations résidentielles et commerciales de puissance moyenne.

Installation, sécurité et maintenance

L’installation d’une bouteille anti-coup de liquide requiert le respect de consignes de sécurité strictes. La position verticale reste impérative pour assurer un fonctionnement optimal du mécanisme de séparation.

Pour les températures d’évaporation inférieures à -15°C, nous conseillons l’installation d’une ceinture chauffante auto-régulante autour de la bouteille. Cette résistance électrique favorise la réévaporation du liquide piégé et prévient l’accumulation excessive de frigorigène liquide.

L’isolation thermique de la bouteille devient indispensable lorsque la température d’évaporation descend sous les valeurs habituelles. Cette protection évite la condensation parasite et maintient les conditions optimales de fonctionnement.

La maintenance préventive comprend des vérifications régulières de l’état de l’isolation et de l’étanchéité de l’orifice de retour d’huile. Un contrôle annuel permet de détecter les éventuelles dégradations avant qu’elles n’affectent les performances du système.

Les opérations de maintenance doivent toujours être effectuées par un technicien qualifié, après dégazage complet de l’installation et respect des procédures de sécurité en vigueur.

Références et modèles disponibles sur le marché

Le marché propose une gamme étendue de bouteilles anti-coup de liquide adaptées aux différents besoins. Les marques ESK et Carly figurent parmi les références professionnelles les plus reconnues du secteur.

Les modèles avec passage de ligne liquide intégré offrent des performances supérieures grâce à l’optimisation du sous-refroidissement. Ces versions évoluées permettent d’améliorer le rendement global de l’installation frigorifique.

Les capacités disponibles s’échelonnent de quelques litres pour les petites installations résidentielles jusqu’à plusieurs dizaines de litres pour les applications industrielles. Cette diversité permet d’adapter précisément le choix aux contraintes de chaque projet.

Les fabricants proposent également des accessoires complémentaires : ceintures chauffantes, isolants préformés, raccords spéciaux. Ces équipements facilitent l’installation et optimisent les performances de la protection anti-coup de liquide.

FAQ

Quel est le rôle de la bouteille anti-coup de liquide ?

Le rôle de la bouteille anti-coup de liquide est de protéger le compresseur contre l’aspiration accidentelle de fluide frigorigène en phase liquide. Elle sépare la phase liquide de la phase vapeur du fluide frigorigène, évitant ainsi les coups de liquide qui peuvent endommager le compresseur.

Comment fonctionne la bouteille anti-coup de liquide ?

La bouteille anti-coup de liquide fonctionne en piégeant le liquide et en assurant sa vaporisation progressive. Elle possède une canne d’aspiration qui permet de renvoyer le mélange huile-liquide réévaporé vers le compresseur, protégeant ainsi celui-ci des dommages causés par l’aspiration de liquide.

Pourquoi la bouteille anti-coup de liquide est-elle particulièrement utile dans les pompes à chaleur ?

La bouteille anti-coup de liquide est particulièrement utile dans les pompes à chaleur car, lors de l’inversion de cycle, le compresseur peut aspirer du fluide en phase liquide, ce qui représente un risque de coup de liquide. Elle protège alors efficacement le compresseur dans ces situations.

Comment choisir une bouteille anti-coup de liquide adaptée à une installation ?

Choisir une bouteille anti-coup de liquide adaptée implique de considérer la puissance frigorifique, la capacité en fluide et les conditions d’utilisation. Il est crucial de s’assurer que le diamètre de raccordement soit au moins égal à celui de la ligne d’aspiration du compresseur.

Quelles précautions prendre concernant la température de la bouteille anti-coup de liquide ?

Concernant la température de la bouteille anti-coup de liquide, il est important d’ajouter une résistance externe de chauffage pour des températures d’évaporation inférieures à -15°C afin d’éviter la condensation du liquide, surtout pendant l’arrêt des compresseurs.

Quels sont les avantages de la bouteille anti-coup de liquide dans les installations frigorifiques ?

Les avantages de la bouteille anti-coup de liquide dans les installations frigorifiques incluent la prévention des défaillances mécaniques, la réduction des risques de casse des clapets, l’optimisation du sous-refroidissement, une durée de vie prolongée et une réduction des coûts de maintenance.
